電磁明渠流速儀是一種用于測量明渠或開放通道中流體流速的儀器，其結構和工作原理如下：
一、結構

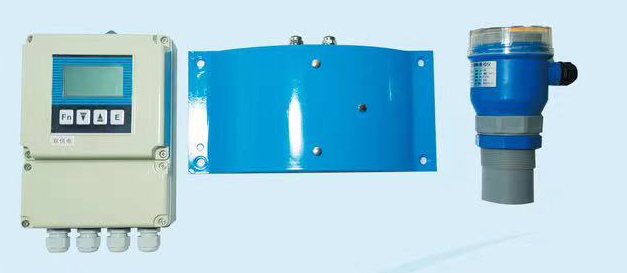

電磁明渠流速儀通常由以下幾個主要部分組成：
流量轉換儀表：用于將流速傳感器和液位計測量到的數據轉換為可讀的流量信息。
電磁流速傳感器：這是流速測量的核心部件，它包含一個電磁線圈和導磁鐵芯，當流體流過導磁鐵芯時，會在電磁線圈中產生感應電動勢，從而測量流速。
二、工作原理
電磁明渠流速儀的工作原理基于法拉第電磁感應定律。當導電流體（如水）在電磁流速傳感器的磁場中流動時，會切割磁力線并產生感應電動勢。這個感應電動勢的大小與流體的流速成正比，同時也與磁場強度和電極間距等參數有關。
具體來說，當流體流過裝有電磁線圈的流速傳感器時，會在與流速和磁場兩者相垂直的方向上產生感應電動勢。這個感應電動勢由流速傳感器上的電極檢測到，并轉化為電信號進行輸出。流量轉換儀表接收這個電信號，并經過處理、計算后，將流速和流量信息顯示出來。
三、應用
電磁明渠流速儀具有測量范圍廣、精度高、不受流體溫度、壓力、密度及電導率變化影響等優點，因此在水文監測、江河流量監測、農業灌溉、市政給排水、工業污水等多個領域有著廣泛的應用。
總的來說，電磁明渠流速儀通過其獨特的結構和先進的工作原理，實現了對明渠或開放通道中流體流速的精確測量，為相關領域的研究和應用提供了有力的支持。
